Материнская плата asus p8z77-v lx/le/deluxe не выключается

Комплект, дизайн и особенности компоновки

Материнская плата ASUS P8Z77-V поставляется в характерной для решений этого производителя упаковке.

Комплект поставки помимо традиционного набора из кабелей, заглушки на заднюю панель и руководств по эксплуатации включает SLI-мостик (к слову, весьма редкий в последнее время), модуль беспроводной связи и Wi-Fi-антенну.

Сама плата выполнена в привычных сине-черных тонах.

Линейка моделей на базе чипсета Z77 освежилась благодаря изменению дизайна радиаторов – прямые углы отлично подчеркивают статус продукта. Силовая подсистема закрыта двумя раздельными охладителями (ура, наконец-то обошлось без «маркетинговых» тепловых трубок!), с обратной стороны MOSFET-сборки контактируют с теплораспределительными пластинами.

На самой плате нашлось место трем слотам PCI-E x16 (два нижних могут использоваться только на половинной скорости и ниже, в зависимости от конфигурации), двум PCI-E x1 и, что весьма примечательно, двум PCI.

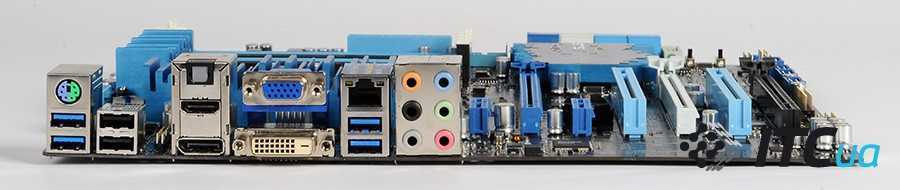

Задняя панель в меру аскетична, хотя на самом деле содержит в себе отменный по современным меркам набор разъемов: PS/2, два USB 2.0, четыре USB 3.0, RJ45, S/PDIF, полный спектр видеовыходов и разъемы для подключения восьмиканальной аудиоподсистемы. Хорошо заметна контактная группа для установки модуля беспроводной связи. К слову о видеовыходах – наличие DVI, HDMI, DisplayPort позволит весьма гибко конфигурировать вывод изображения на монитор и при необходимости обойтись без дискретной видеокарты.

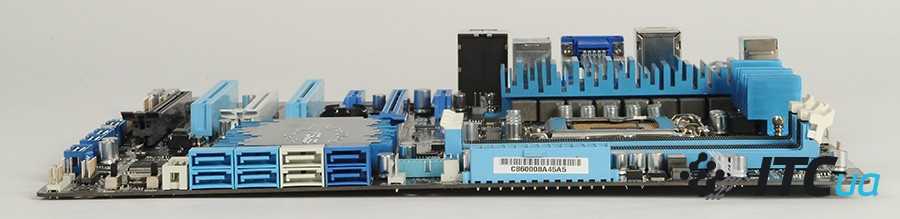

На плате нашлось место восьми SATA-портам (половина из них имеют заявленную скорость передачи данных 6 Гб/с).

Возле 24-пинового силового разъема распаяна кнопка MemOK (позволяет загружать безопасные настройки DRAM), размещенный там же светодиод отражает прохождение процедуры инициализации модулей, при необходимости сигнализируя о проблемах в работе ОЗУ.

Отметим, в отличии от более навороченных моделей, ASUS P8Z77-V довольствуется лишь одним восьмипиновым разъемом питания CPU (впрочем, его достаточно даже при интенсивном разгоне процессора).

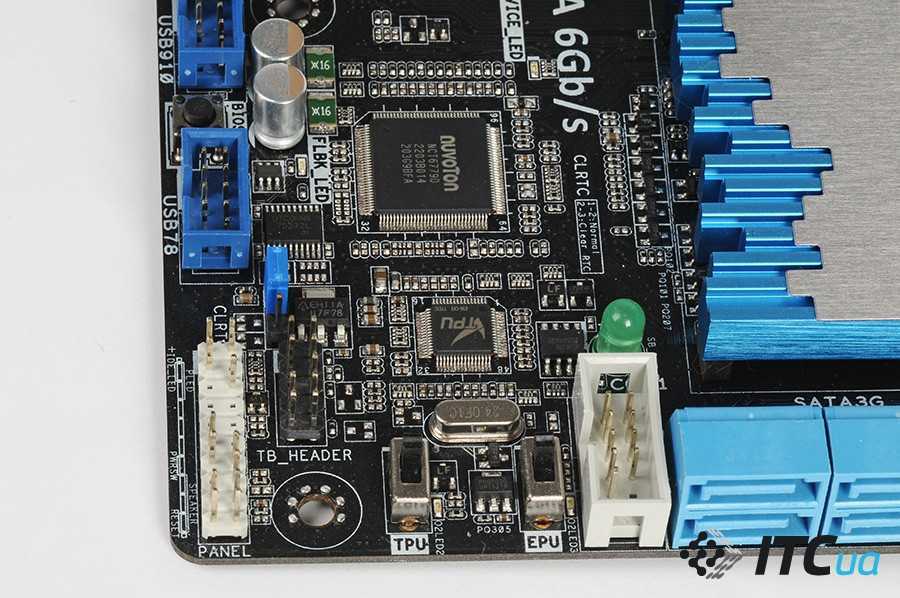

Возле колодки для подключения кнопок передней панели находятся два микропереключателя – TPU и EPU, активирующие соответствующие технологии при работе платы.

Комплект, дизайн и особенности компоновки

Материнская плата ASUS P8Z77-V
поставляется в характерной для решений этого производителя упаковке.

Сама плата выполнена в привычных сине-черных тонах.

На плате нашлось место восьми SATA-портам (половина из них имеют заявленную скорость передачи данных 6 Гб/с).

В работе

Для проверки возможностей материнской платы ASUS P8Z77-I DELUXE мы провели серию тестов, чтобы выяснить возможности настройки системы, температурные показатели и нюансы работы ПК в реальных условиях.

Первым делом знакомимся с возможностями UEFI-оболочки. В рассматриваемой модели используется традиционная прошивка, характерная для среднеуровневых решений ASUS.

Первый вариант предоставляет достаточные для рядовых пользователей данные и возможности настройки ПК. Желающие более точно настроить систему могут нажать клавишу F7 и попасть в классическое меню, напоминающее AMI-BIOS плат ASUS.

Отметим, что диапазоны регулировки частот системной шины и питающих напряжений фактически не ограничивались по сравнению с полноразмерными материнскими платами. К примеру, установить 2 В для процессора или столько же – для модулей оперативной памяти побоятся даже многие экстремальные оверклокеры.

Отдельно отметим раздел ASUS SPD Information, позволяющий новичкам сориентироваться по ручной настройке субтаймингов оперативной памяти.

Учитывая наличие мощной силовой подсистемы, нам были интересны в первую очередь оверклокерские возможности P8Z77-I DELUXE.

В конфигурации тестового стенда использовались:

процессор Intel Core i7-2600K;
кулер Zalman VF7000-Cu;
оперативная память Kingston HyperX Genesis Grey DDR3-2133 2×2 ГБ;
накопитель Kingston SSDNow! V+ 64 GB;
блок питания Enermax Revolution 85+ 1250W

Использование архаичного процессорного охладителя продиктовано желанием проверить совместимость P8Z77-I DELUXE с относительно габаритными СО, более производительными, чем боксовые кулеры.

С проверкой на разгон по базовой частоте рассматриваемая плата справилась хорошо – нам покорились 105,5 МГц, а более чем 4,7 ГГц по тактовой частоте даже задачей назвать сложно. Дальнейший разгон сдерживался потенциалом используемого кулера. Оперативная память при этом функционировала на частоте 1970 МГц при умеренно зажатых таймингах (9-11-9-24-1Т). Впрочем, разгонять систему энтузиастам придется, изменяя ключевые настройки прошивки – имеющаяся у нас версия утилиты TurboV EVO применимо к P8Z77-I DELUXE регулирует питающие напряжения, однако не позволяет управлять базовой частотой. Ждем обновлений от ASUS.

Отметим, что силовая подсистема DIGI+ VRM в процессе работы не нагрелась выше 47 С при работе платы в открытом тестовом стенде, что вселяет уверенность в правильности ее реализации. Замеры проводились с помощью бесконтактного инфракрасного термометра.

Вдобавок хотелось бы отметить уверенную работу модуля беспроводной связи Wi-Fi: хороший прием и высокая скорость передачи данных (на пределе возможностей тестового маршрутизатора) наблюдались даже вне зоны прямой видимости.

Рассматриваемое устройство: ASUS P8Z77-V LE PLUS

1. Тип устройства.

В данной работе будет
рассмотрена материнская плата фирмы ASUS, модель P8Z77-V LE PLUS. Она оснащена UEFI BIOS,
что немного облегчит нам работу.

Рисунок 1 – Материнская плата ASUS P8Z77-VLEPLUS

2. Способы опроса устройства.

К
материнской плате можно обратиться в двух случаях: в среде Windows и непосредственно обратившись к
настройкам BIOS платы при самотестировании (POST).

В первом случае обращение осуществляется с
помощью специального ПО. В ряде случаев это ПО предназначено для снятия
показаний с датчиков. Но есть и исключения, как например ПО для обновления BIOS прямо из среды BIOS, или же ПО разработчиков платы (в нашем случае будет
затронута программа Asus Update).

В случае обращения к настройкам BIOS до загрузки операционной системы, нам
предоставляется возможность почти полностью конфигурировать устройство по
нашему усмотрению.

Рисунок 2 – главное окно UEFIBIOS материнской платы

3. Методика обновления и восстановления BIOS.

Обновить BIOS в случае с данной материнской платой можно 3мя способами:

1.
Воспользоваться утилитой Asus Update

2.
Использовать технологию BIOS Flashback

3.
Использовать встроенную в BIOS утилиту Asus EZ Flash 2

По порядку начнём с первого случая.

Интерфейс программы выглядит следующим образом:

Рисунок 3 – утилита Asus Update

Программа имеет
следующие возможности:

1. Загрузить файл обновления BIOS из
интернета. В этом случае программа проверит нынешнюю версию BIOS, и
в случае существования более новой версии на сервере, загрузит обновление.

2. Обновить BIOS из файла. Если в наличии есть файл
обновления, или же он был загружен из интернета как указано в пункте 1, данная
настройка обновит BIOS и перезагрузит компьютер.

3. Обновить BIOS через интернет. Этот пункт объединяет и
автоматизирует 2 предыдущих пункта.

BIOS Flashback.

Самый простой и
элегентный способ обновить BIOS.

Суть способа в том,
чтобы присоединить в порт USB 3.0 (с пометкой BIOS Flashback)
флеш-носитель, в файловой системе FAT32, с файлов обновления. Затем нажать и
удерживать 3 секунды кнопку обновления на материнской плате. BIOS будет обновлён.

Прелесть метода ещё и
в том, что для обновления достаточно дежурного питания, а наличие
установленного процессора и памяти не является обязательным.

Asus EZ Flash 2.

Данный метод основан
на использовании одноимённой утилиты. Для её использования заранее присоединим
флеш-носитель в порт на зайдней панели системного блока (файловая система должна
быть FAT32). Зайдём в настройки BIOS и перейдём на
вкладку Tools.

Рисунок 4 – окно Tools

Выбираем утилиту Asus EZ Flash 2,
и в списке устройств находим наш флеш-носитель.

Далее выбираем файл
обновления и жмём Enter.

Рисунок 5 – AsusEZFlash 2

Теперь поговорим о
восстановлении. В данном случае будем использовать утилиту ASUS CrashFree BIOS 3.

Суть работы утилиты
заключается в восстановлении BIOS с помощью файла обновления на USB или CD носителе. Для восстановления нам
понадобиться скачать файл обновления сайта ASUS,
переименовать его в Z77VLEP.CAB (применимо только к данной материнской плате)
и залить на флеш-носитель. Если BIOS платы повреждён, то материнская плата
подхватит файл обновления с флеш-носителя и восстановит его.

Необходимо отметить что
для успеха операций необходимо сбросить настойки BIOS, с помощью
перемычки, которая очистит память CMOS.

Инсталлируем драйверы для материнской платы ASUS P8Z77-V LX

Если в вашем системном блоке есть встроенный DVD-привод, в первую очередь стоит обратить внимание на комплектность материнской платы. Обычно это диск, на котором уже загружены все необходимые драйверы и вспомогательное программное обеспечение

Просто вставьте этот диск, дождитесь появления установщика и следуйте инструкциям. Если у вас нет дисковода или компакт-диска, перейдите к следующим методам.

Щелкните ссылку выше, чтобы перейти на главную страницу сайта. Здесь вас интересует верхняя панель, на которой нужно нажать на кнопку «Сервис».

Через появившееся меню перейдите в раздел «Поддержка».

Введите название материнской платы ASUS P8Z77-V LX в поиск и выберите подходящий вариант из всех результатов.

На странице продукта перейдите на вкладку «Драйверы и утилиты».

Здесь в первую очередь выбирается версия операционной системы. Только после этого будет отображен список доступных файлов.

Выберите необходимую версию каждого драйвера, затем нажмите кнопку «Загрузить».

Дождитесь завершения загрузки архива, затем откройте его.

Архив можно оставить распакованным. Просто найдите здесь файл «Setup.exe» и дважды щелкните по нему левой кнопкой мыши, чтобы запустить его.

Следуйте инструкциям на экране, чтобы завершить установку драйвера. После этого остается только загрузить другие недостающие файлы, выполнив те же действия. После выполнения этих действий обязательно перезагрузите компьютер, чтобы все изменения вступили в силу.

Способ 2: Сторонние программы

Многие знают, что у ASUS есть фирменная утилита, предназначенная для комплексного обновления любых недостающих драйверов. К сожалению, он не поддерживает взаимодействие с материнской платой ASUS P8Z77-V LX, поэтому мы предлагаем использовать альтернативные варианты в виде стороннего ПО. Его главное преимущество в том, что вы можете сразу установить файлы не только для материнской платы, но и для всех других интегрированных и периферийных компонентов. Пример реализации этого метода описан в другой статье на нашем сайте, где автор взял в качестве примера DriverPack Solution.

Способ 3: Hardware IDs

Вы уже знаете, что ASUS P8Z77-V LX представляет собой единую систему, которая включает в себя множество различных компонентов. Каждый из этих компонентов представляет собой независимое устройство со своим собственным идентификатором оборудования. Часто обычные пользователи даже не знают, что такие идентификаторы существуют, но их можно использовать на специальных сайтах для поиска совместимых драйверов, потому что каждый идентификатор оборудования уникален. Еще одна статья на нашем сайте поможет вам понять, как сделать этот метод, переход по которому осуществляется нажатием на заголовок ниже.

Способ 4: Штатное средство ОС

В операционной системе Windows есть меню диспетчера устройств. В нем вы можете просмотреть список доступных устройств и инициировать автоматические обновления для каждого из них, которые выполняются через фирменные магазины Microsoft. Это касается и компонентов материнской платы ASUS P8Z77-V LX. Однако у этого метода есть огромный недостаток — устройство не всегда правильно определяется до установки драйвера, что в конечном итоге приводит к появлению сообщения об отсутствии обновлений. Однако ничто не мешает вам сначала использовать этот инструмент и установить недостающие файлы с помощью любого из других вариантов, описанных выше.

Это все способы установки драйверов для ASUS P8Z77-V LX, о которых мы и хотели рассказать в сегодняшней статье. Ознакомьтесь с ними, затем выберите подходящий, чтобы быстро и легко справиться с задачей. Поэтому не забудьте при необходимости установить драйверы для других компьютерных аксессуаров, установленных на системном диске.

AI Tweaker

Вкладка AI Tweaker для более точной настройки вашего компьютера. В том числе и для разгона. Желтым выделены следующие пункты: Частота процессора, Частота оперативной памяти, Частота кэша процессора, Частота DMI/PEG и Частота встроенного в процессор графического ядра

Ниже представлены опции благодаря которым мы может изменять значения выделенные желтым вверху этой вкладки.

Ai Overclock Tuner — позволяет выбрать профиль XMP. При этом множитель процессора, базовая частота и параметры памяти будет настроены автоматически. При этом у нас появляется пункт ниже в котором мы может выбрать нужный профиль.

Как изменять значения пунктов? Наводите мышкой на необходимый пункт и нажимаете левой кнопкой мышки на нем. При этом откроется всплывающее окошко с возможными вариантами значения для выбранного пункта. Выбираете нужный и подтверждайте клавишей Enter или левой кнопкой мышки. Если с мышкой у вас проблемы — смотрите подсказки внизу справа.

Дальше все оставляем по умолчанию и проверяем, пункт Частота памяти. Должно быть частота соответствующая установленной в вашем профиле.

В данной вкладке опций много поэтому появляется полоса прокрутки. Крутим вниз и видим следующие пункты

GPU Boost — это технология от ASUS для разгона встроенного в процессор видео-ядра. Если у вас нет дискретной видеокарты, а хочется получить максимум от встроенной, то имеет смысл воспользоваться данной опцией.

Ниже вы можете включить режим энергосбережения EPU. Наверное это тоже что и выбор режима Энергосбережения — в окошке EZ Mode. Включаются дополнительные функции которые будут снижать потребление энергии.

Остальные опции, особенно управление питанием оставляем по умолчанию.

Если очень хочется ускорить систему, то можно попробовать установить чуть ниже тайминги или задержки оперативной памяти в разделе Управление временными параметрами DRAM. В самом начале идет главные тайминги снижение которых может ускорить систему. Изменяйте по одному параметру за раз. Затем перезагружайтесь и тестируйте. Желательно воспользоваться тестом оперативной памяти.

В самом низу идут настройки напряжения, о который мне известно не много, поэтому их не трогаю.

Производительность

Штатная частота Bclk:

В тестовой системе было использовано следующее оборудование:

Тестовое оборудование
Процессор	Процессор Intel Core i5-2500K (LGA1155; 3,3 ГГц; Sandy Bridge)
Кулер	Боксовый
Видеокарта	SPARKLE GTX 570 (NVIDIA GTX570; PCI Express x16) Версия драйвера: 310.70 WHQL
Звуковая карта	—
HDD	Hitachi Deskstar HDP725050GLA360
Память	GoodRAM DDR3-1600 Play
Блок питания	Floston Energetix E2FP-1000W
OS	MS Windows 7 32bit

Вначале посмотрим на результаты синтетических тестов.

Тесты прикладного ПО

Результат SuperPI измеряется в секундах, то есть меньше — это лучше.

Сжатие данных (WinRAR) измерялось в Кбайт/с, то есть больше — это лучше.

Тесты игровых программ

Монитор

На этой вкладке осуществляется мониторинг параметров системы. Можно контролировать температуру процессора и материнской платы (у кого не спрошу никто не знает где точно располагается этот датчик, если вы знаете напишите пожалуйста в комментарии, добавлю в статью всем будет интересно)

Так же здесь можно смотреть скорости вращения вентиляторов подключенных к материнской плате. Все это отслеживается по умолчанию, если вам не нужно, то любую из них или все можно отключить выбрав нужный пункт нажав Enter и выбрав Игнорировать.

В BIOS есть функция управляющая вентиляторами — Q-Fan Control. Можно отдельно управлять процессорным вентилятором и корпусными вентиляторами.

С помощью CPU Fan Speed Low Limit можно задать минимальную частоту вращения процессорного вентилятора. По идее если она опустится ниже будет предупреждение и компьютер не включится. В моем бесшумном компьютере нет вентилятора на процессоре, поэтому эту функцию приходится отключать.

CPU Fan Profile — задает параметры управления вентилятору. Для меня важна тишина поэтому выбрал Silent

Так же здесь можно посмотреть напряжение подающееся к процессору и по линиям +3.3V, +5V, +12V. Можно отследить выходит ли какое-либо напряжение за пределы (кажется 5%). Если выходит, то можно задуматься над заметой блока питания.

Память

1.Поддержка RAID 1
Asus P8Z77-V LX

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 1 — технология зеркального дублирования информации на дисках. Обеспечивает повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

2.Поддержка RAID 10 (1+0)
Asus P8Z77-V LX

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 10(1+0) — технология чередования и зеркального дублирования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные будут доступны с другого диска.

3.Поддержка RAID 5
Asus P8Z77-V LX

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 5 — технология чередования информации на дисках. Имеет более высокую производительность по сравнению с отдельным диском. Обеспечивает также повышенную безопасность хранения данных, т.к., если один диск выйдет из строя, данные всё равно будут доступны на другом, благодаря использованию технологии невыделенного диска чётности.

4.Поддержка RAID 0
Asus P8Z77-V LX

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0 — технология чередования информации на дисках. Имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Недостаток заключается в том, что если один диск выйдет из строя, то данные будут потеряны на всех дисках.

5.Поддержка RAID 0+1
Asus P8Z77-V LX

RAID — технология хранения данных, комбинирующая несколько дисков в одном массиве. RAID 0+1 — технология чередования и зеркального дублирования информации на дисках. Она имеет более высокую обрабатывающую способность и производительность по сравнению с отдельным диском. Также она обеспечивает повышенную безопасность хранения данных, так как, если один диск выйдет из строя, данные будут доступны с другого диска.

About this guide

Thisuserguidecontainstheinformationyouneedwheninstallingandconfiguringthemotherboard.

How this guide is organized

This guide contains the following parts:

•Chapter 1: Product introduction

This chapter describes the features of the motherboard and the new technology it supports.

•Chapter 2: Hardware information

This chapter lists the hardware setup procedures that you have to perform when installing system components. It includes description of the switches, jumpers, and connectors on the motherboard.

•Chapter 3: BIOS setup

This chapter tells how to change system settings through the BIOS Setup menus. Detailed descriptions of the BIOS parameters are also provided.

•Chapter 4: Software support

This chapter describes the contents of the support DVD that comes with the motherboard package and the software.

•Chapter 5: Multiple GPU technology support

This chapter describes the ATICrossFireX feature and shows the graphics card installation procedures.

Where to find more information

Refer to the following sources for additional information and for product and software updates.

1.ASUS websites

The ASUS website provides updated information on ASUS hardware and software products. Refer to the ASUS contact information.

2.Optional documentation

Разъёмы

1.Есть разъём TPM
Asus P8Z77-V LX

Trusted Platform Module (TPM) — компонент, значительно повышающий безопасность. Например, он даёт возможность создания ключей RSA в безопасной среде, минимизируя риск хакерского вторжения.

2.имеет HDMI выход
Asus P8Z77-V LX

Устройства с портами HDMI или мини-HDMI могут транслировать видео и аудио высокой четкости на подключенный дисплей.

3.выходы DisplayPort

Позволяет подключаться к дисплею с использованием DisplayPort.

4.разъемы для вентиляторов

Это контактные поверхности на материнской плате, к которым можно подключать вентиляторы. Вентиляторы конечно можно подключать и напрямую к блоку питания, но, подключив их через материнскую плату, мы получаем возможность управления устройствами посредством ПО.

5.Имеет USB Type-C
Asus P8Z77-V LX

USB Type-C имеет двустороннюю ориентацию коннектора и направление кабеля.

6.порты USB 3.0

Чем больше портов USB 3.0, тем больше устройств, совместимых с USB 3.0, можно подключить к компьютеру. USB 3.0 — это улучшенная версия USB 2.0, предлагающая более высокую скорость.

7.порты RJ45

Порты RJ-45 используются для подключения к локальной сети. Большее количество портов увеличивает пропускную способность в пределах сети, либо даёт возможность подключения к нескольким локальным сетям. Ещё одно преимущество: не пропадает связь в случае падения одной из сетей.

8.разъёмы SATA 3

SATA — это интерфейс, используемый для подключения устройств хранения информации, таких как жёсткие диски и диски Blu-ray. Родная скорость передачи данных у SATA 3 — 6 Гбит/с, что в два раза выше чем у SATA 2. Бывает полезно использовать SSD, т.к. это повышает скорость.

9.USB 3.1 Gen 2 порты

Неизвестно. Помогите нам, предложите стоимость.

Представленный в 2013 году USB 3.1 Gen 2 поддерживает скорость до 10 Гбит/с.
